智能装置设定
       用户可以通过BYCDSYS系统进行系统调试、模拟实验、维护时对微机继电保护等智能装置进行设定，并可以进行图形化设定，例如保护逻辑设定、定值设定等。

       故障分析
       在供配电系统发生故障时，BYCDSYS系统自动读取智能装置捕捉的故障数据信息，系统自动处理原始数据，可根据用户要求生成故障录波、SOE事件等信息。故障录波文件采用标准的COMTRADE数据格式，以图形和数据方式显示故障前后保护装置各模拟通道、数字通道的输入输出值以及保护装置内部各保护元件动作状态等值。与SOE相结合，用户可及时了解事故发生前后的电气量变化，分析故障原因，尽快解决问题，及时恢复供电。

        自动报警和控制
       BYCDSYS系统可设置装置越限监视和报警点，在监测对象需要用户介入时，自动报警并进行记录。用户可在事故发生前实现事故预处理，从而可以避免更大的事故发生。系统也可以自动调整或人工调整有输出控制的智能装置，如电容器自动投切、自备发电机启停等功能。

       历史数据库
       BYCDSYS系统自动存储电气运行数据和故障信息等历史数据，用户可以通过图形、报表、曲线等多种方式查询访问保存在数据库内的任何历史数据，用户可以输入或输出历史数据，并进行设备运行时间、开关次数统计等后期数据处理工作。

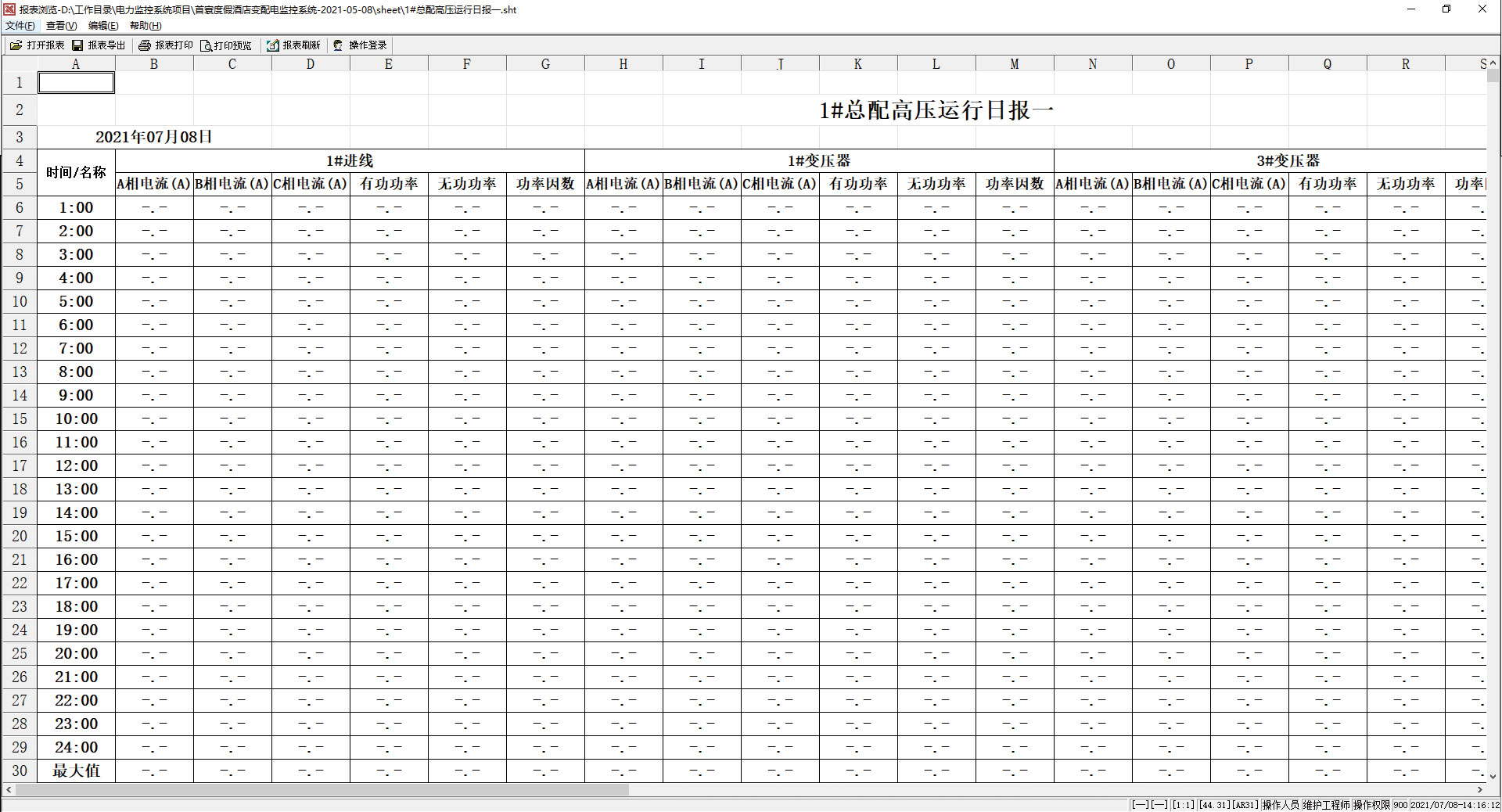

      报表功能
       维护人员的日常记录数据的工作可由BYCDSYS系统自动完成，EXCEL全组态自动报表，用户可根据实际需求，制作自定义报表、日报、月报、年报、季报、统计报表等，可查询任意时刻或时间段的数据记录。统计报表可为用户提供处理后的数据信息，例如统计损耗的报表、最值报表等。




       设备检修维护管理
       BYCDSYS系统可建立电气设备的资料库，用户在系统内记录设备的运行状况、故障信息和检修计划、条件等信息，可生成设备运行报告，大大提高电气运行和维护人员的工作效率。

       OPC/DDE通讯服务
       系统支持OPC/DDE通讯服务功能，可与其他自动化系统进行数据传输。




       Internet服务管理
       系统支持Web服务器功能，用户可以通过IE浏览器浏览系统对外公开的信息，系统也可以设定在发生事件时Email或短信通知给维护人员。




        支持多种通讯协议
        系统支持国内外品牌的各类型产品，支持多种通讯规约和接入方式，系统支持RS-485、以太网、光纤、无线等接入方式，规约支持标准的MODBUS、CDT、DNP、101、102、103、104、EGD、SPA等设备通讯规约。系统支持开发新的通讯规约，智能装置的接入能力强。




       4   系统功能—电能计量管理
       随着经济的发展，我们越来越注意到能源问题的紧迫性，国家也提出了节能的各行业标准，如何科学有效的利用能源成为了每位管理者关心的问题。为供配电回路独立设立电能计量装置，BYCDSYS系统可以监视、记录和汇总系统内不同位置的电能消耗。BYCDSYS系统可以为用户的经营计算出电能成本，系统通过自动化信息处理、分析和自动控制，提高能源管理的水平，从而实现优化用电管理，达到节能的目的。

        高精度电能计量
        BYCDSYS系统采用高精度电能计量装置，可根据不同的要求，配置从1级精度到0.2级精度的各规格计量装置，实现自动、及时、准确、完整、安全的电能量数据采集、存储和应用。

        复费率和TOU记录
       系统可以为不同的部门或用户设置费率，并计算电能使用成本和费用，高端计量表内部支持TOU记录功能。

        用电显示

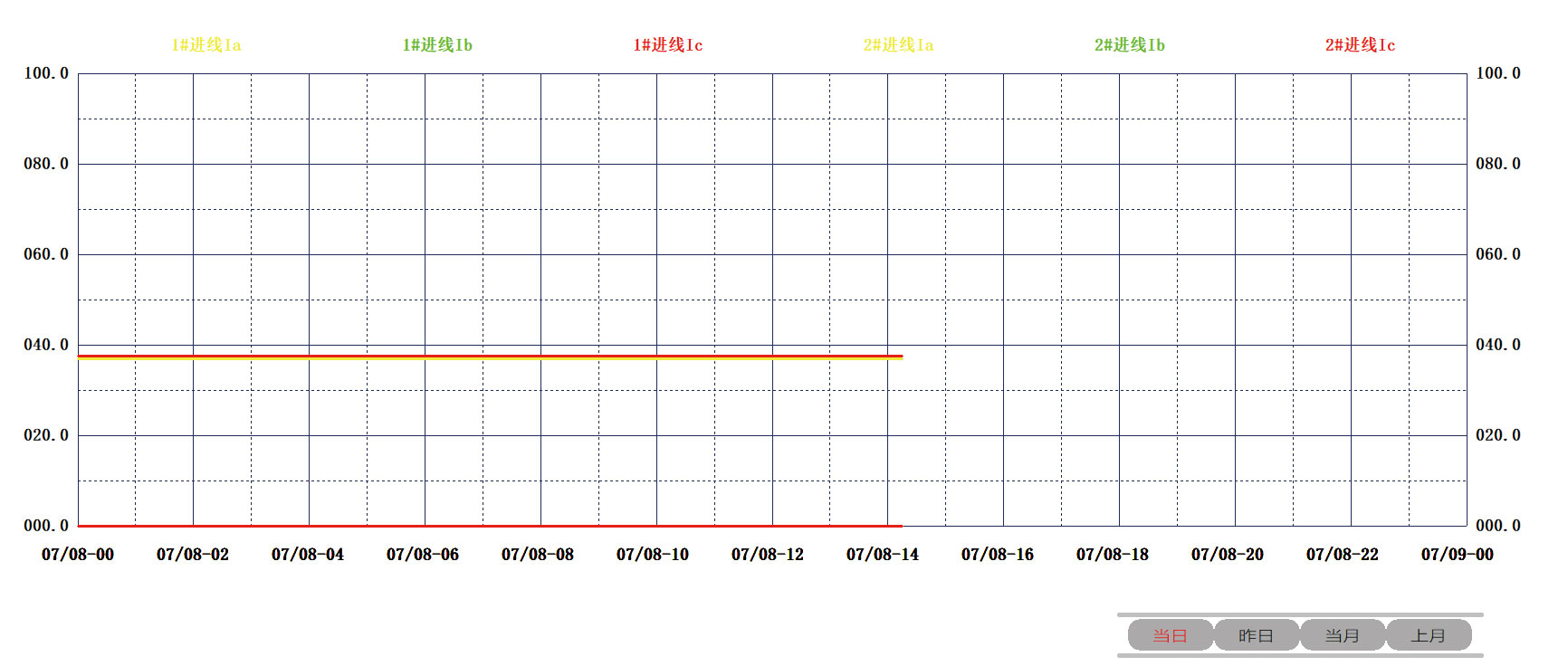

        BYCDSYS系统显示不同回路的负荷趋势变化曲线图，显示同一回路、不同时期的电能比较棒图，显示不同回路、不同时期的用电比较饼图。有了各种形式的信息组合统计，用户可以分析用电情况，设计优化用电计划，采用设备运行时间计划等节能措施。

        电能报表和统计
        自动生成电能报表，并利用统计功能进行全方位的损耗统计分析，实现网损、电量平衡、变损、线损统计分析，也可设计丰富的考核分析功能，如电厂上网电量计划考核分析等。从而精确的进行用电效率分析和考核。

        需量或负荷控制
        系统在需量或总负荷超标前自动报警，实现需量或负荷的人工调整或自动控制，从而避免超标罚款。

        运行优化管理
        系统可对运行的设备进行精确的监控，提供设备连续运行的趋势记录、运行状态记录、启动电压电流记录、事故记录，优化系统运行安排，优化变压器、电缆、开关、电动机的设计容量和运行安排。

        5   系统性能
       系统的开放性
        采用标准结构化查询语言，支持不同数据库类型，可以进行跨平台数据交换，且能运行于各种操作系统，为用户留有程序接口。能根据用户要求提供本系统的数据、通信、外设等软、硬件资源为其他系统所共享。同时系统平台能支持今后的软硬件功能的扩充，并且不影响系统正常运行。

       系统的可靠性
        系统支持双机、双网的冗余式结构，提供全方位的数据备份，保证了数据和通讯的安全性。具备完善的自检功能。可快速、平稳地自动切除系统本身的故障，同时具备人工切除系统本身故障的功能，故障切除时不会影响系统其他正常功能的运行。

      系统的可集成性
系统严格遵循各种接口标准，可以利用开放性，按照用户的要求集成不同厂家的应用软件和终端设备，具有和其他系统互连的功能。

      统的可扩展性
软件系统及相应的硬件设备能根据用户的需求，按照不同阶段的规划和要求，灵活配置、逐步投入，逐步扩展，逐步升级。

      系统的安全性
系统采取了严格的安全性措施确保了数据存取的安全性，防止了各种病毒的感染。系统具有在线维护功能，主要包括图形编辑、数据库维护。系统间具备严格的隔离措施，防止了相互干扰。

      系统的可维护性
系统的软硬件和数据易于维护和便于维护。软件具有备份、数据库存取具有应用程序接口和界面。可充分保证数据的唯一性和一致性。可为用户提供主站系统和站端系统的远程维护。

      支持多媒体
系统拥有多媒体功能，可支持声音、图形信息。其多媒体的应用不影响系统的人机交互和系统的正常运行。

      6   系统构成

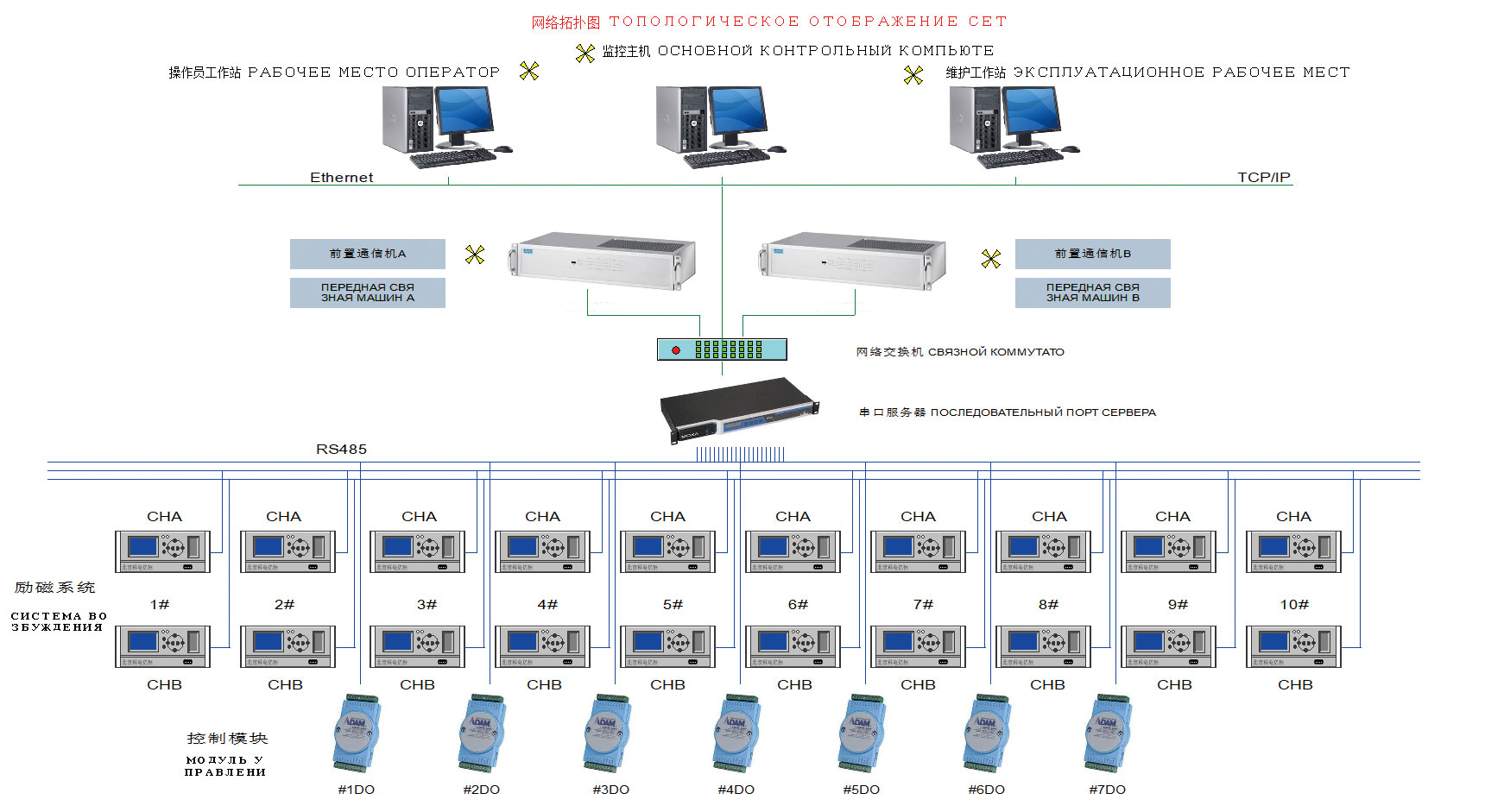

       BYCDSYS变电站微机综合自动化系统按分层分布式结构设计，由主控层、通讯层以及间隔层三部分组成。层间通过以太网及RS—485总线进行数据信号的传输，完成对系统的监控功能，并且在主控层故障或退出的情况下，不会影响各间隔层智能装置的功能和可靠性，且各间隔层智能装置能独立于后台监控系统完成相应功能。

      站层构成
       主站层主要包括用于人机交流的计算机系统。对于小型站系统内，一合计算机就实现所有的功能。而对于大型系统，可根据功能的划分设置多台计算机，采用双机系统等较复杂的结构。

     ■    数据采集机：专用于数据采集和数据转发工作的计算机。
     ■    数据库服务器：系统可单独设立数据库服务器，为系统内或外部提供数据接口。
     ■    工程师站：电气工程师使用，进行系统管理、维护和分析的工作。
     ■    操作员工作站：供日常值班操作员使用，进行日常监视、遥控开关操作等工作。



     ■    功能工作站：系统可单独设置图形工作站、报表工作站或电能质量分析工作站、能量管理工作站等，独立完成相关功能。
     ■    打印机：可选择采用针式、喷墨、激光打印机等打印设备，系统可以召唤打印或自动打印图形、报表等。
     ■    投影仪：除了显示器外，系统还可选择使用投影仪、大屏幕显示器等装置，显示范围更广，信息量更多。
     ■    模拟屏：系统可以通过通讯方式与智能模拟屏进行数据交换，解决一般模拟屏需要接入大量线缆、传感器、电力仪表的问题。
     ■    UPS：保证计算机系统的正常供电，在整个系统发生供电问题时，保证主控层设备的正常运转。

       通信层构成
      ■    智能通讯管理机：采用DPU通信数据处理单元，是系统的数据处理和智能通信管理中心。它作为核心数据处理单元，可以通过点对点、总线、以太网络等通信方式，以多种通信协议采集、处理或转发站内的各种智能设备的实时数据信息。它同时具备了数据采集与处理、通信控制器、前置机、多串口终端服务器、历史数据服务器等功能。双通道工作时，可各自使用不同通信模式(数字或模拟通信)，并能根据通道状态切换主、备通道。
      ■    以太网设备：包括使用品牌工业级以太网交换机、光纤收发器等组网设备，可组成星型、环形等网络结构。
      ■    网关：系统通过网关实现与其他系统之间安全的数据互联。
      ■    通讯介质：系统采用的通讯介质根据现场情况选择，可根据现场情况和通讯距离，选择使用屏蔽双绞线、光纤、微波、电力线载波等方式。

       间隔层构成
      ■    微机保护装置：配置INIX、GE、ABB、SIEMENS等国内外保护装置，保护一次电气设备的运行。
      ■    微机监控装置：配置INIX、GE公司的多功能表计，监测电压、电流、电度等电参量。
      ■    电能质量监测装置：配置GE公司的EPM系列电能质量监测装置，在线监测供电电源质量。
      ■    ATS/UPS设备：配置GE公司的ATS和UPS设备，保证配电系统的安全稳定供电。
      ■    PLC装置：配置使用SIEMENS、AB等公司的PLC装置，实现复杂的电气或工业控制。
      ■    远程I/O模块：采集远方设备的运行状态，并进行远程控制。
      ■    变压器温控仪：采集变压器运行温度，并在超温时报警或控制降温。
      ■    功率因数补偿装置：通讯接入，投切电容，调节配电系统的功率因数。
      ■    直流（交流）屏幕：通讯接入保证站内工作供电的直流屏和交流屏。
      ■    其他智能装置：其他带通讯接口的智能装置。
