1.  系统简介
    BD710系列电气接点无线测温装置用于高、中、低压电力系统（110KV，6-35KV和0.4KV）和对温度有较高要求电气接点设备的智能化装置。它集在线温度测量、数据采集、数据分析和控制功能于一体的现代化高科技产品。其各项技术指标均能达到国际标准，无线电气接点测温装置具有在线采集接点温度（接点数可选定）。该装置提供通讯接口，可与计算机监控系统连接，支持RS485接口MODBUS通讯协议或其他指定通讯协议（选配），波特率可选。

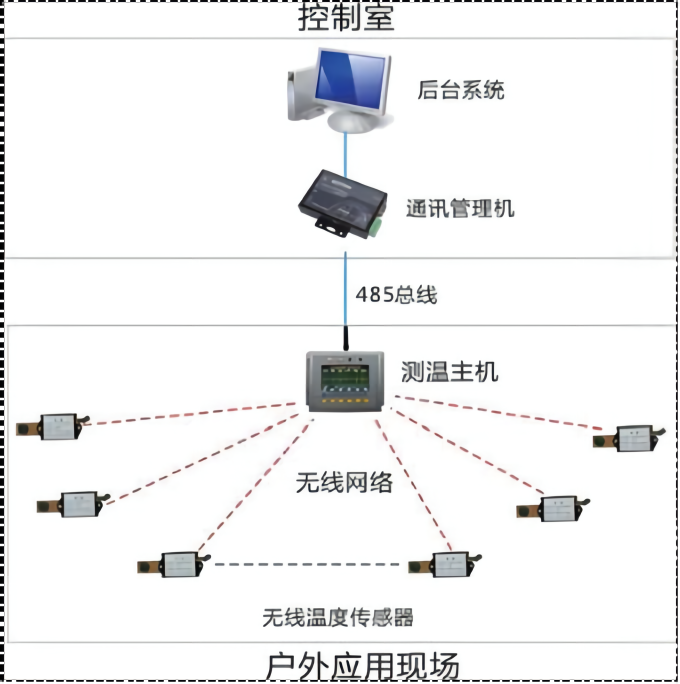

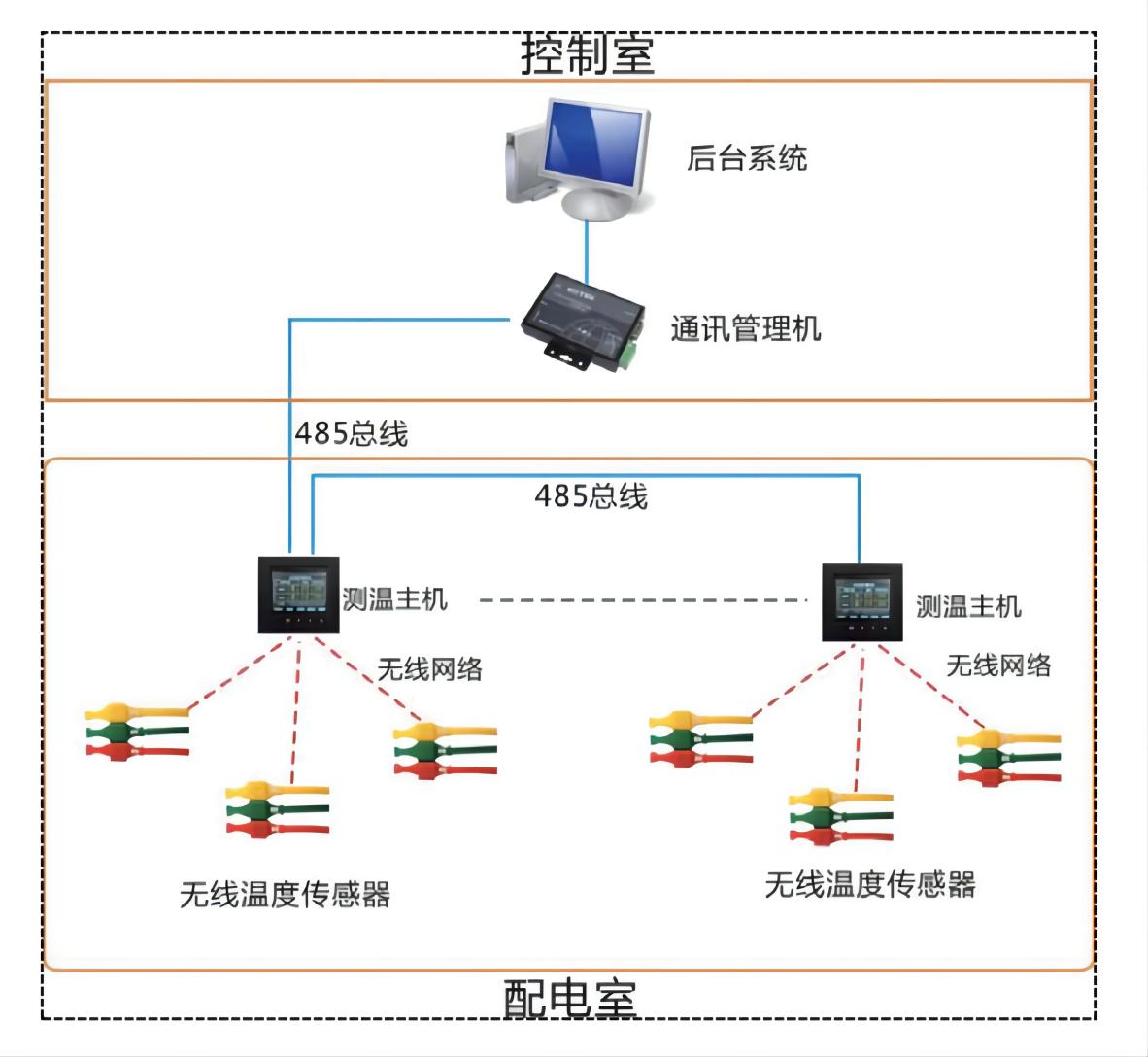

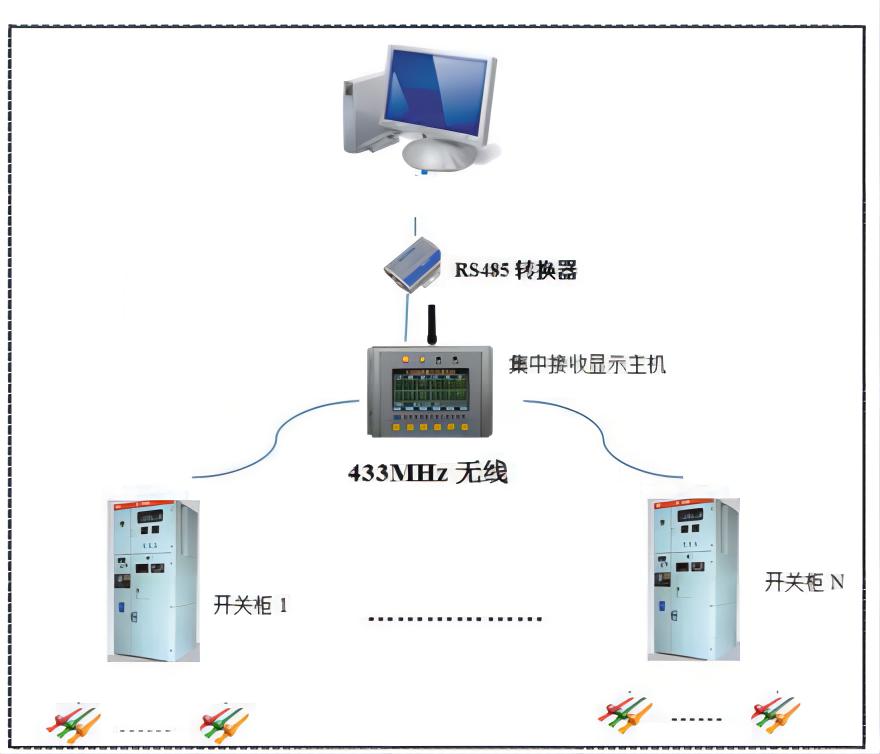

2. 功能特点 3. 系统常见组网方式





​​​​​​

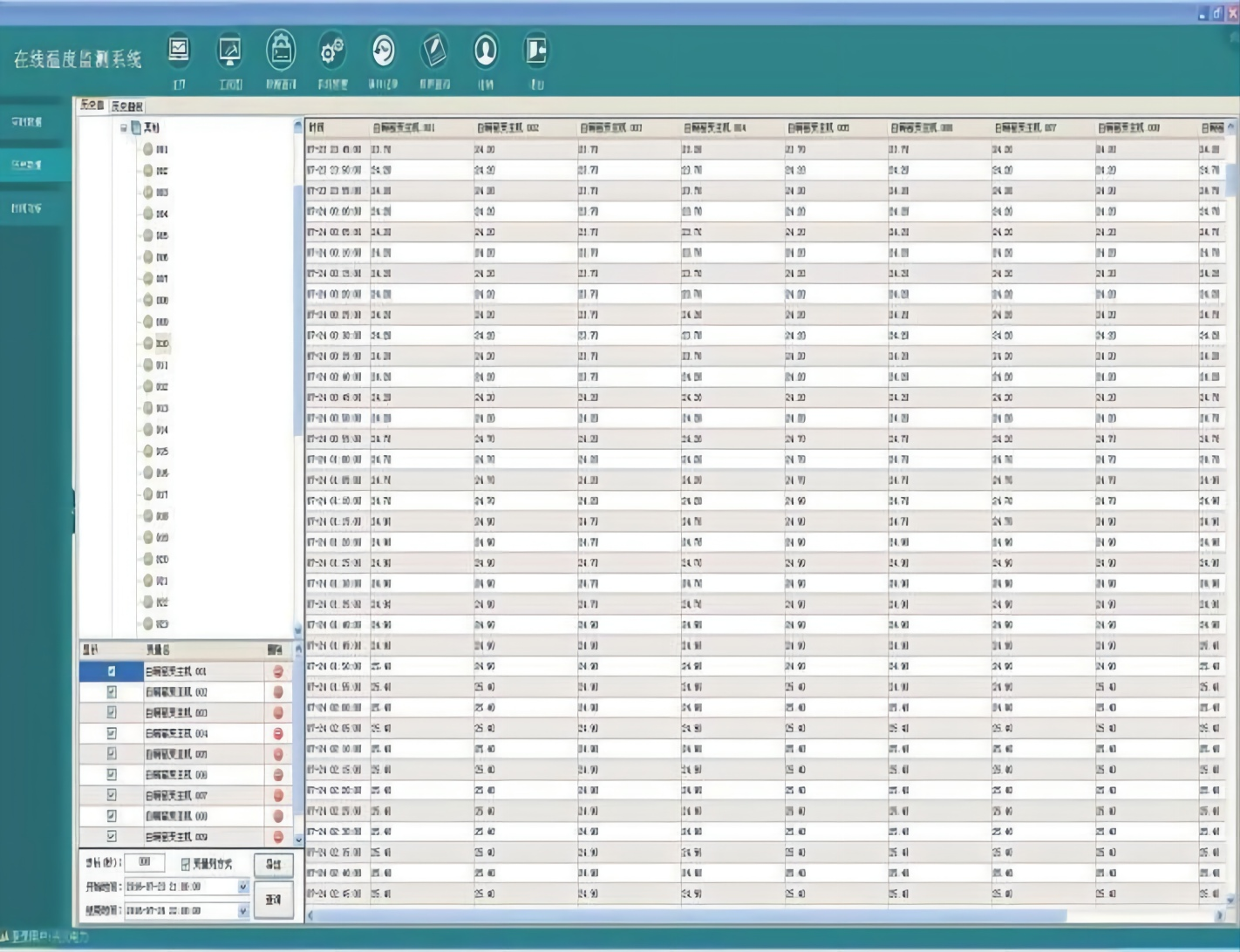

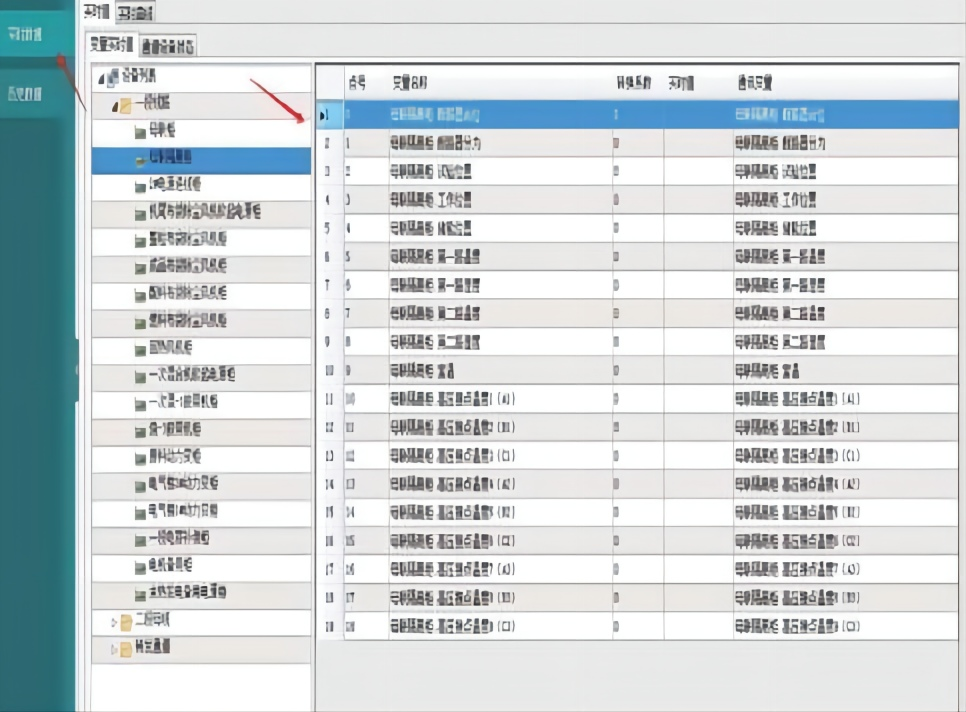

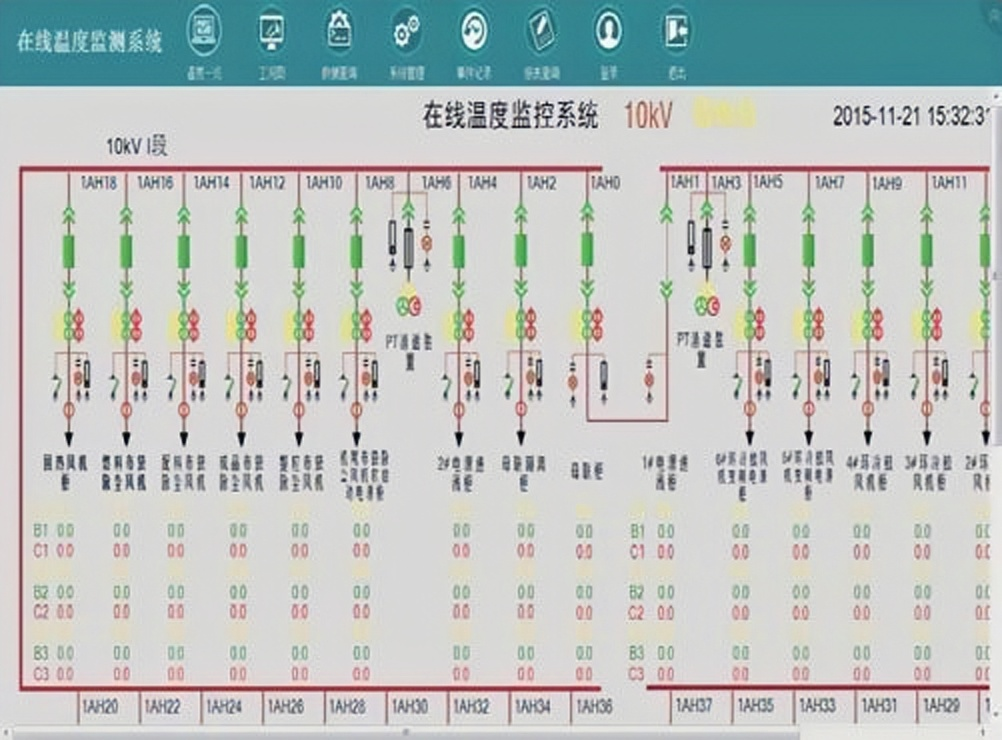

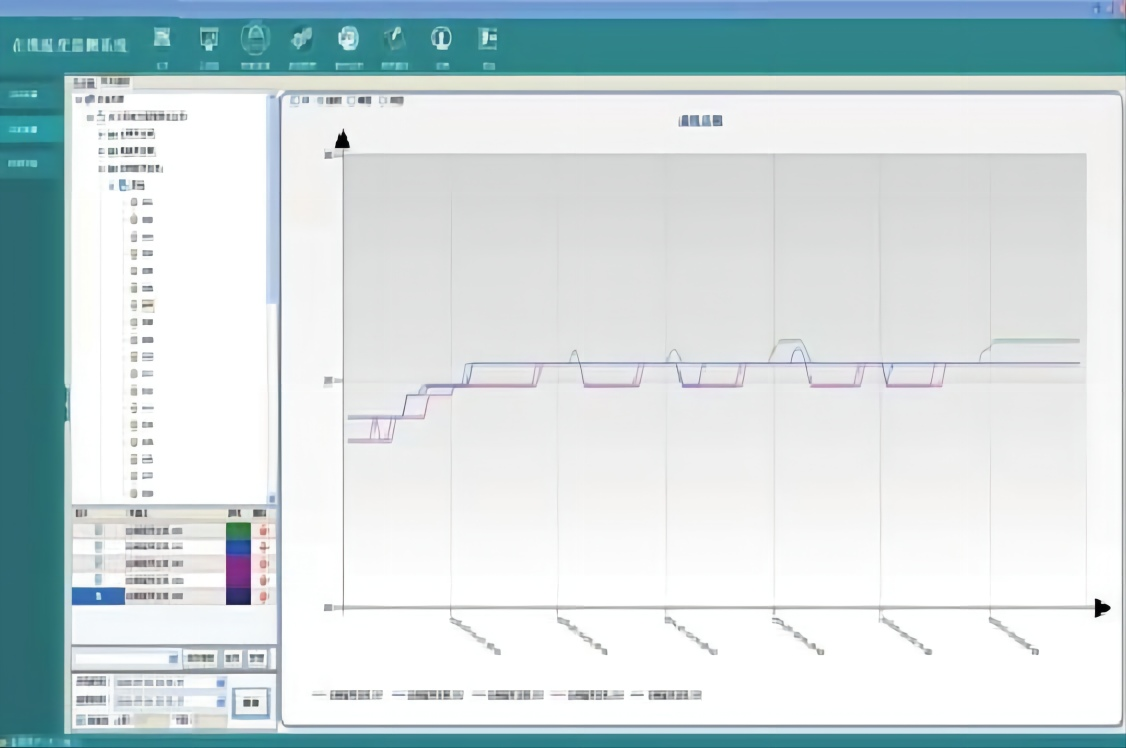

4. 测温后台管理系统






---



5.BD710系列无线测温装置

5.1 BD719无线测温传感器选型表


型 号 功 能	BD719-A	BD719-C	BD719-D
无线频率	2.4G/433M	2.4G/433M	2.4G/433M
通讯距离	10(H)米/30(L)米/200(M)米	10(H)米/30(L)米/200(M)米	30(L)米/200(M)米
温度采用频率	10s	1min	1min
传感器工作电源	感应取电（一次电流大于 5A）	锂电池	锂电池
安装方式	捆绑	捆绑	螺钉压接
外形尺寸	46mm*35mm*21mm， 表带长：380mm	38mm*35mm*24mm 表带长：385mm	62mm*45mm*23mm
传感器探头	分离式（Y）	分离式(Y)或一体式(G)	分离式(Y)或一体式(G)
电源开关	/	带电源开关	/
工作状态指示灯	有	有	无
地址设置	可现场设置	可现场设置	出厂时设置
测温范围	-25～200℃	-25～200℃	-25～200℃
精度	±1℃	±1℃	±1℃
传感器工作电压（电量）	可测量	可测量	可测量


5.2 BD711电气接点无线测温主机
      概述
       无线测温主机是一款集温度传感器工作状态的监测、现场温度显示，报警提示和输出，事件记录及数据记录
于一体的现场温度监测仪，并可修改现场无线温度传感器的地址等参数。

                                                                      BD711电气接点无线测温主机


          主要功能          7.温度报警记录：记录曾发生过报警的测温位置的每一相的温度、开始时间和结束时间，最多可保存100条记录，超过00条记录时，自动覆盖最早的记录；
         8.温度失衡记录：当同一组测温位置二相温度不相等时，按月记录当前改组每一相的温度及发生时间，并计算出失衡度，当跨年度使用时，自动覆盖上一年的该月数据；
         9.密码管理：采用密码管理方式，设置参数时必须输入密码，密码分为用户密码和系统密码，输入密码可进行更高级的设置功能。


       主要技术指标


         安装尺寸及接线端子图

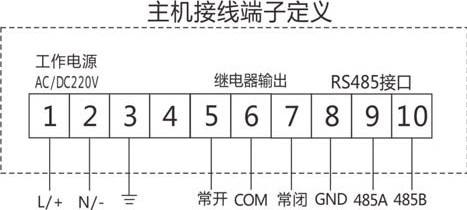

                                                             BD711测温主机接线端子图                    BD711测温主机接线端子图安装方式：嵌入式安装



5.3 BD712电气接点无线测温主机
  概述
   无线测温主机是一款集温度传感器工作状态的监测、现场温度显示，报警提示和输出，事件记录及数据记录
于一体的现场温度监测仪，并可修改现场无线温度传感器的地址等参数。

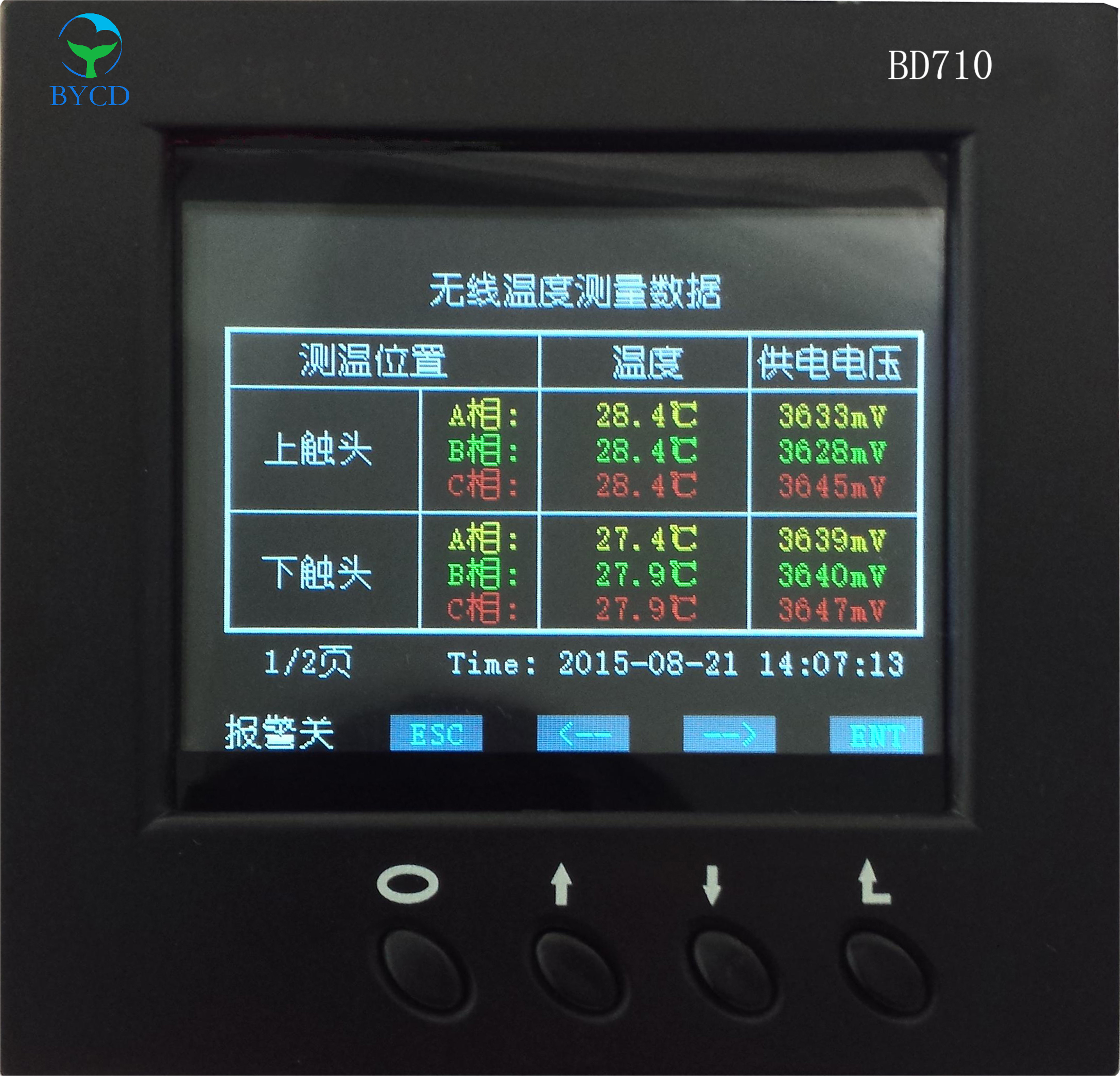

                                                                                     BD712电气接点无线测温装置


    主要功能
     1.接收数据：接收无线温度传感器上传的温度和传感器工作电压；
     2.显示数据：彩色显示接收到的数据，显示效果更直观， 背光开关可控，适用于多种场合；
     3.时钟显示：实时时钟显示，并作为事件记录的时间基准
     4.参数设置：所有参数灵活可设，操作方便，掉电数据不丢失；
     5.报警输出：当有报警事件发生时，继电器干接点信号输出并发出蜂鸣报警声音提示；
     6.温度报警记录：记录曾发生过报警的测温位置的温度、开始时间和结束时间，最多可保存200条记录， 超过200条记录时，自动覆盖最早的记录；
     7.密码管理：采用密码管理方式，设置参数时必须输入密码， 密码分为用户密码和系统密码，输入密码可进行更高级的设置功能。

    主要技术指标
  ● 无线参数：
    无线频率：2.4GHZ、433MHZ 可选；
    管理接收模块数量：≤3只
    管理无线传感器数量：≤720只
      ●   通讯参数：
    通讯接口：方式一：RS485通讯接口，通讯距离≤1200m （不加中继）；
          方式二：无线数传通讯，通讯距离：500~ 800m
    主机组网数量：≤128只；
    通讯规约：modbus规约《无线测温系统通讯协议》
    波特率：1200、2400、4800、9600、19200bps 可选；
       ●  报警默认参数：
    温度报警值：-20℃~+90℃
    温度告警值：-10℃~+60℃
    告警电压值：2700mV
       ●   继电器干接点参数：AC220V/5A （1组无源常开/常闭触点）；
       ●  工作电压：AC85~ 265V/DC110~ 370V;
       ●  整机功耗：≤5VA
       ●  工作温度：-10℃~+70℃；
       ●  工作湿度：≤90%RH,不结露，无腐蚀；
       ●  海拔：≤2500m
       ●  防护等级：IP20；
       ●  绝缘电阻：≥100MΩ（温度在10~30℃，相对温度小于80%）
       ●  安装方式：壁挂式安装


     安装尺寸及接线端子图

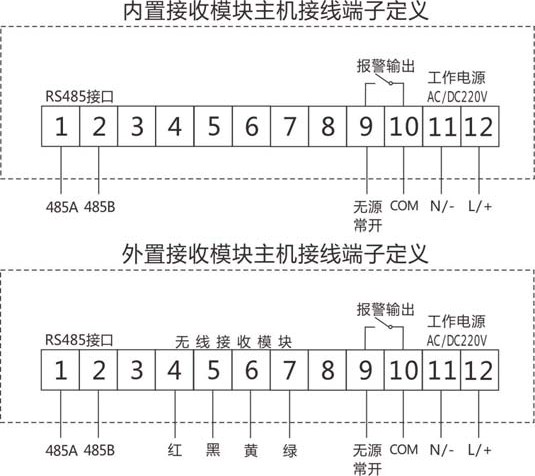

           BD712测温主机接线端子图

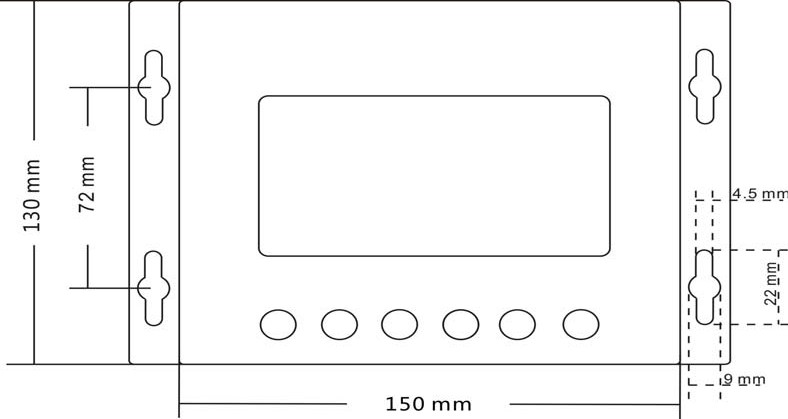

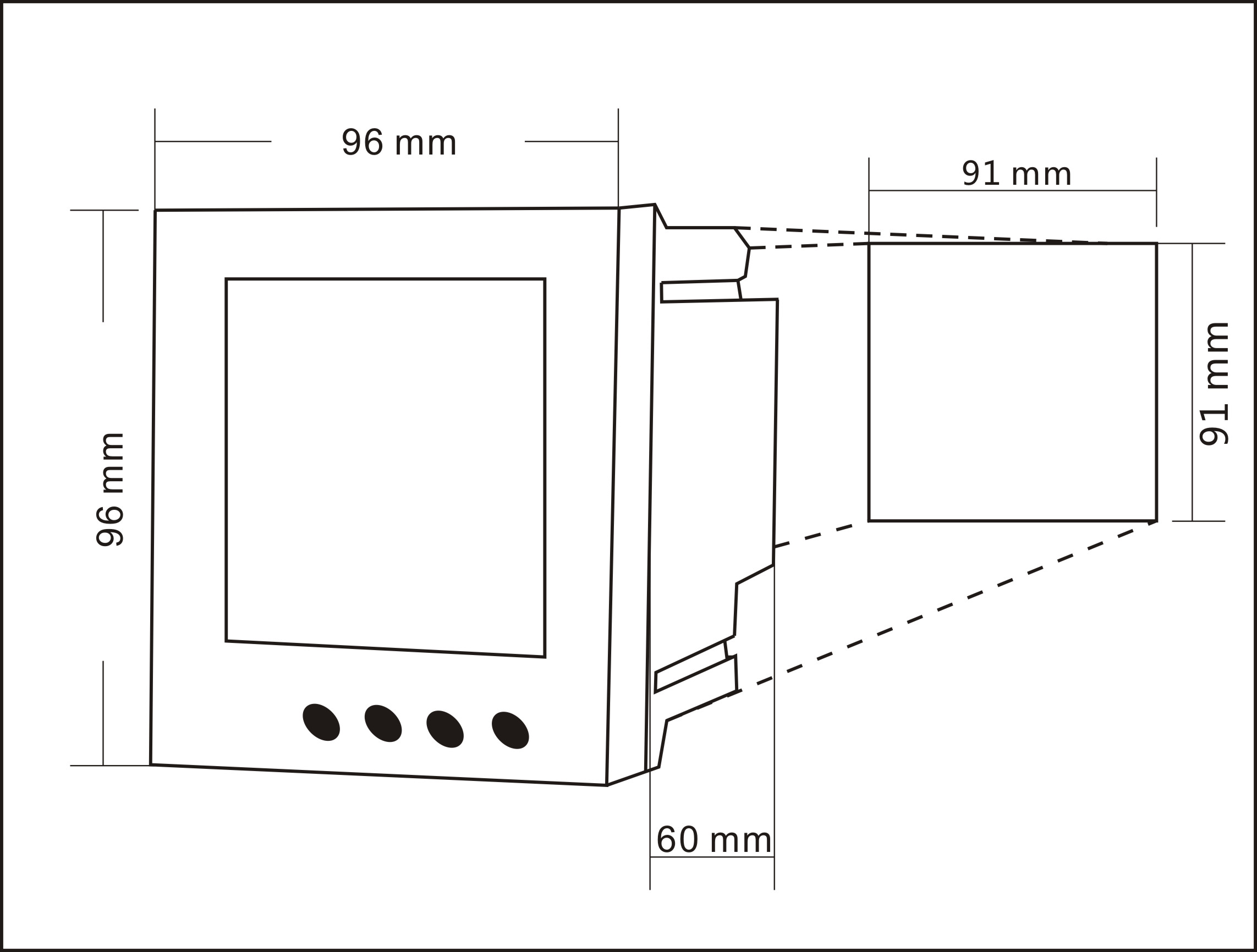

                        BD712测温主机外形尺寸（单位：mm） 安装方式：壁挂式安装
