1 概述
目前，绝大多数的配电室的安全保护措施仅限于电气方面，而忽略了对配电室中设备运行环境的安全防护措施。配电室安全环境监测系统集预案管理、数据储备、数据分析、重点预警和辅助指挥为一体的集成软件；采用先进的数据库管理与地理信息相结合，形成突发事件快速应急不可缺少的应对环节。系统从实际情况出发，从基础做起，最大限度的减少数据录入量，实现了与现存预案体系的绿色对接，将县（市）地方政府及所管行业系统及乡镇的应急预案以最快、最简单、最准确的导入方式转入数字化管理模式。
配电室安全环境监测系统提供对各种应急预案进行系统的管理模式，形成预案、手册、应急物资储备、应急力量、应急机械以及预警布控的数据体系；针对信息静态和动态、个性和共性的不同则面进行科学化的管理方式。当出现突发事件时系统以电子方式提供相应的应急预案，执行相关行动步骤和提供有效数据的支持。

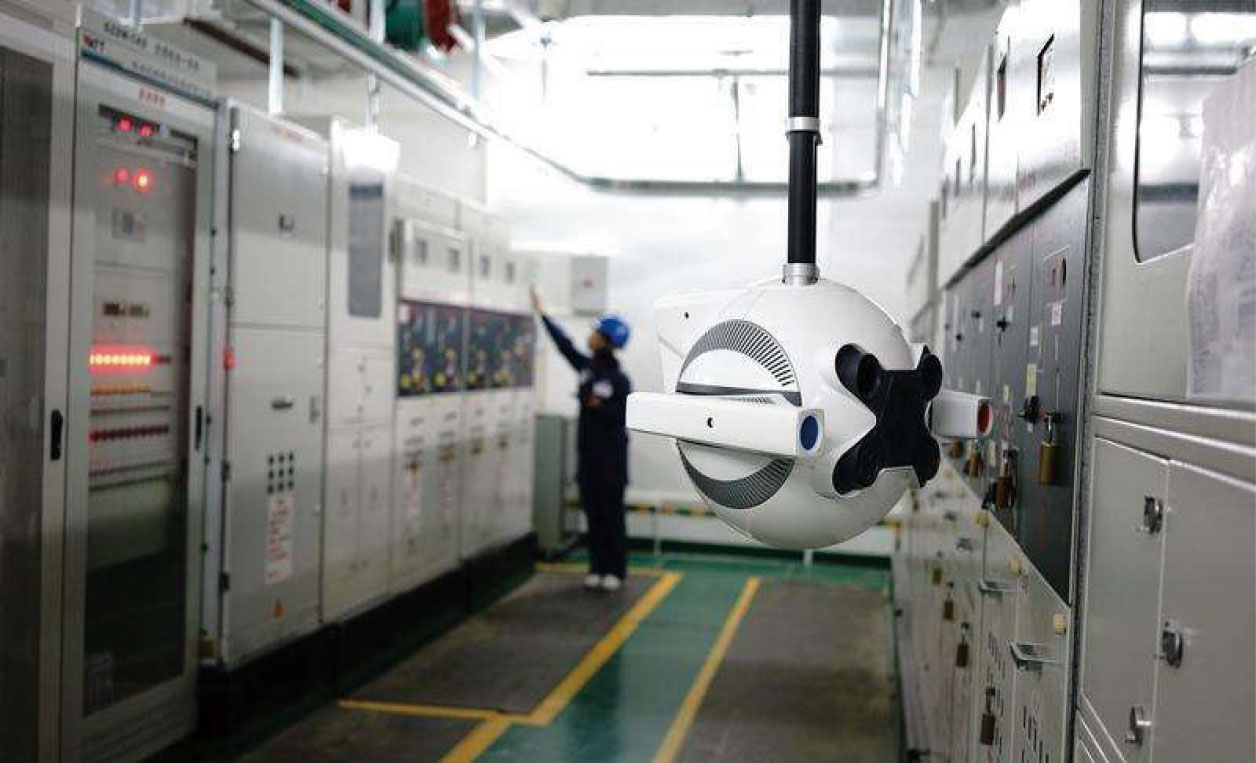

配电室环境监控系统是根据当前智能电网的发展需求，提高无人值守供配电站室的监控预警和远程管理维护而研发的整套智能系统。
该系统由前端智能单元(箱)和后台远程运行维护平台组成，针对影响配电站房中设备安全运行的因素进行监测，报警，预警等，实现了主辅设备监控、消防、门禁、预警、报警等业务的远程管理功能于一体，同时可扩展收集状态数据，电气运行数据，能耗数据等，运用物联网的云平台技术，可为将来扩展更深层次的智能化应用打下基础。
该系统可有效提高配电室的安全运行水平，帮助供电部门更方便的管理配电站室，为配电站室的智能化管理提高保障，促进辅助设施系统设备纳入专业化管理的进度。
2 系统功能
2.1 基本功能
（1）电缆夹层水位监测功能；
（2）水位越限自动启动、水位低于下限自动停止功能；
（3）接受远方控制进行数据上传功能；
（4）接受远方控制信号以启动或停止水泵功能；
（5）数据通信同时支持 GPRS 和光纤两种模式，在实现配电自动化的配电室采用光纤通信方式, 在未实现配电自动化的配电室采用 GPRS 通信方式；
（6）数据通信能与配电自动化系统对接；
（7）就地显示功能
*配电室水位高度监测 *配电室监测点烟感信息 *配电室门禁控制系统 *配电室水泵启动停止控制 *配电室风机启动停止控制 *历史记录查询功能 *装置异常以及参数异常报警*现场各种条件异常报警 *数据点反馈信号状况
（8）监控主机失电报警功能；
2.2 主要技术参数
（1）电源：AC220V；
（2）16 路DI 输入，16 路DO 输出；
（3）10M/100M 工业以太网口；
（4）4 路AI 输入；
（5）10.4 寸一体化嵌入式触摸屏；
（6）4G 物联网模块；
2.3 水泵控制箱
2.3.1 基本功能
（1）水泵手动启动和停止；
（2）紧急停止；
（3）受监测主机控制自动启动或停止功能；
（4）缺相保护功能；
（5）过载保护功能；
2.3.2 主要技术参数
（1）手动启动和停止；
（2）自动启动和停止；
（3）缺相保护和过载保护；
（4）电源：AC380V，50Hz；
2.4 环境监测系统报警探测元件
2.4.1 溢水报警探测元件
溢水报警探测元件使用不锈钢浮球探测元件，安装两组分别接入两组监测主控单元。其中一组报警探测元件用于溢水报警，另外一组预留作为启动水泵报警。
2.4.2 溢水探测元件安装位置
溢水报警探测元件宜安装在站室的最低点，可安装在距积水坑顶部 10cm 处，根据站室实际情况设置 2 个探测元件。启动水泵探测元件安装在溢水报警探测元件的安装水平面以上 30-40cm 处，根据站室实际情况设置 2 个探测元件。当水位高于溢水报警探测元件位置时，报警回路接通；当水位低于溢水报警探测元件位置时，溢水报警回路延时断开。
2.5 环境监测系统报警装置报警接入方式
环境监测系统报警装置应通过站端远动通信部分接入，具体实现方式为：环境监测系统报警装置提供空接点，以开关量的方式接入站室自动化系统的公用测控装置，通过站室的自动化系统上传，在未实现配电自动化的配电室采用 GPRS 通信方式。
2.6 环境监测系统安装位置
环境监测系统的监测主控箱及其控制采用墙面壁挂安装的方式，安装在站室的一次设备室。
2.7 环境监测系统的报警信息
当监测主控单元装置失电或系统发生异常时，可输出报警空接点，用于发出溢水报警装置异常的告警信息。环境监测系统上传的报警信息为：“**溢水报警动作或溢水报警装置异常。”
2.8 门禁控制系统
门禁控制采用高强度门磁，当各室门被打开时，传出信号报警，可以通过短信或开关量上传DTU，并同时通过主机记录信息。

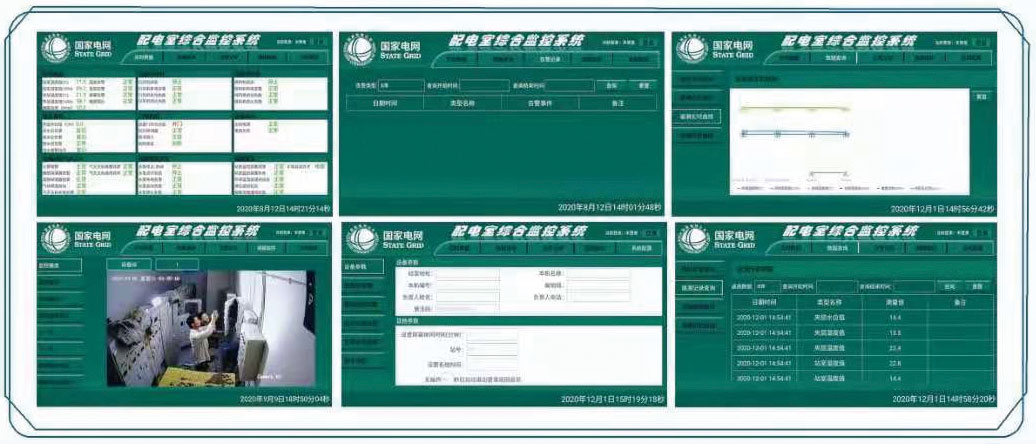

3 实时界面

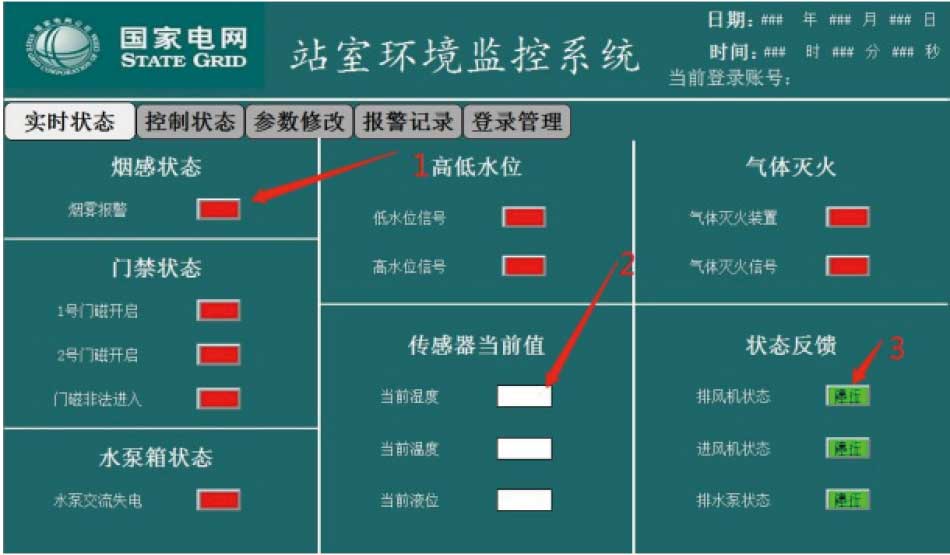

3.1 实时状态界面
1. 为指示灯，红色为报警状态，绿色为正常状态。
2. 为数值显示，显示当前温度湿度以及液位数值，不可更改。
3. 为运行状态反馈，运行时为绿色运行，停止时为蓝色停止，只是反馈水泵，风机状态。

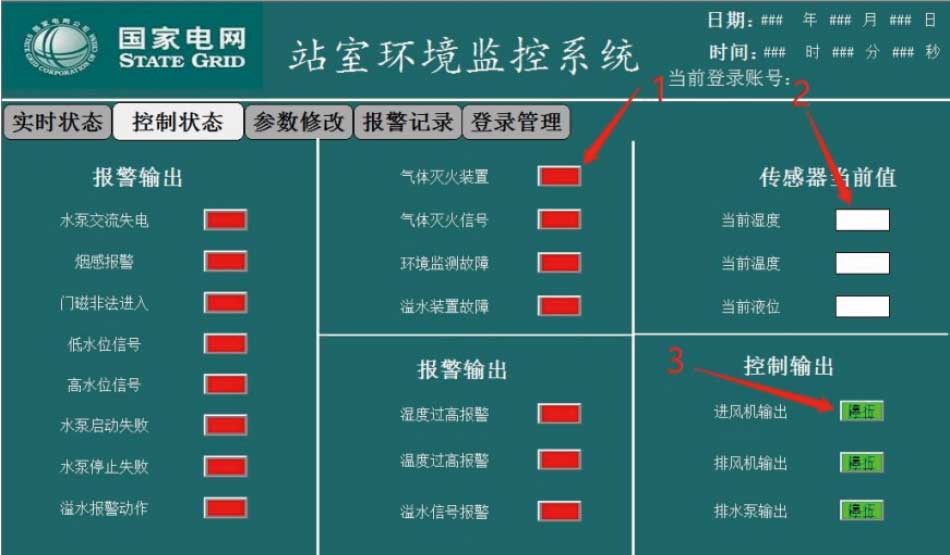

3.2 状态控制界面
1 为指示灯，红色为报警状态，绿色为正常状态。
2 为数值显示，显示当前温度湿度以及液位数值，不可更改。
3 为运行状态反馈，运行时为绿色运行，停止时为蓝色停止，只是反馈水泵，风机状态。

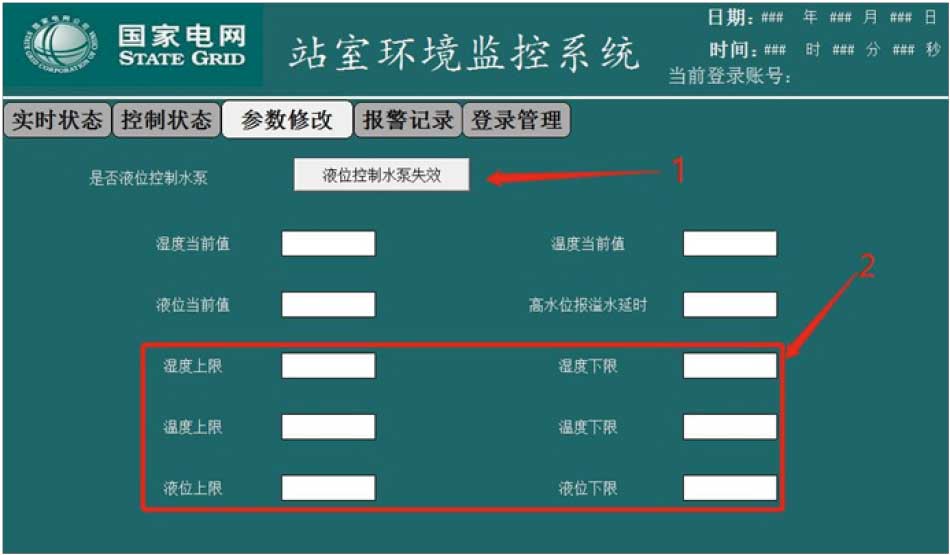

3.3参数修改界面
1 水泵控制方式选择按钮，当显示为液位控制水泵失效时，用高低液位开关来控制水泵开启并输出溢水报警。当显示为液位控制水泵生效时，用液位采集量来控制水泵开启并输出溢水报警。
2 参数设定值
温度上限值是 40℃ 下限值 30℃
湿度上限值是 75％ 下限值 65％
液位值>15cm 启泵 液位值<5cm 停泵
以上值可以根据实际情况进行修改。
3 进风机排风机水泵联动关系设置
1）当实际温度高于温度上限时，启动进风机并输出温度过高信号（在实时界面），然后一直运行，直到实际温度低于温度下限，停止运行。
2）当实际湿度高于湿度上限时，启动排风机并输出湿度过高信号（在实时界面），然后一直运行，直到实际湿度低于湿度下限，停止运行。
3）当实际液位高于液位上限时，启动水泵并输出液位过高信号（在实时界面），然后一直运行，直到实际液位低于液位下限，停止运行。

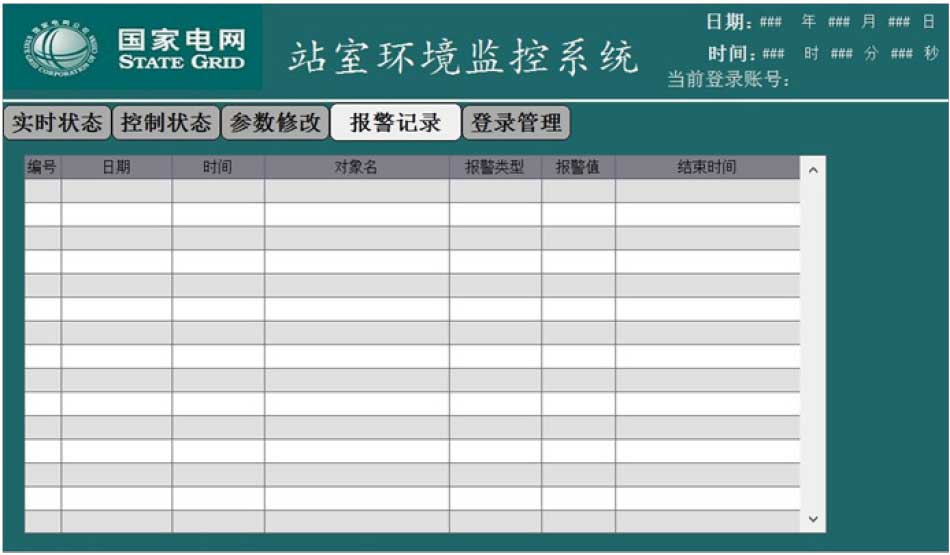

3.4报警记录界面
3.5登陆管理界面

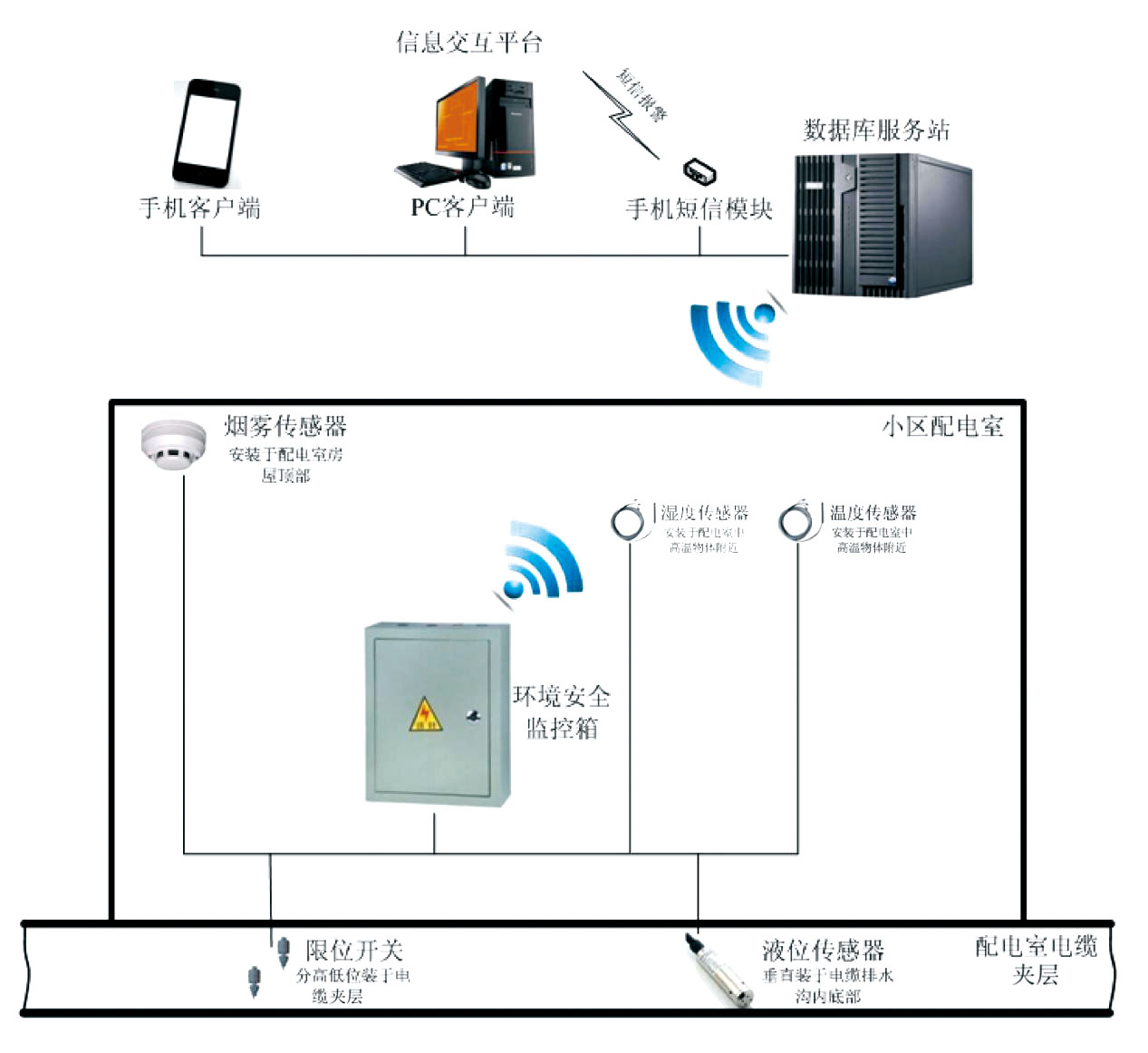

4 系统架构
配电室环境监控系统
