★ 产品简介| DESCRIPTION
BD580系列DIN导轨式安装三相电子式电能表是我公司釆用微电子技术和进口大规模集成电路, 应用先进的数字釆样处理技术和SMT工艺等先进技术研制开发的。它拥有完全自主的知识产权 的新型三相四线有功电能表。其性能完全符合GB/T17215.321-2008 (1级和2级静止式交流有 功电能表)的相关技术要求,它能准确直接的测量50Hz或60Hz三相单相交流电网中负荷的有功电能 的消耗,该表由8位LCD显示器显示有功、无功电能,全电量参数等。有远红外线和RS485通讯模块。他具有以 下特点:可靠性好,体积小,重量轻,外形美观,方便安装等。
★ 产品特点| FEATURES
★ 35毫米标准导轨安装,符合DIN EN50022标准。
★ 10极宽度(模数12.5毫米),符合DIN 43880标准。
★ 标准配置6+1位LCD显示器(999999.1千瓦时)显示。
★ 标准配置无源电能脉冲输出(有极性),方便和各种AMR系统连接,符合IEC 62053-21和 DIN 43864标准。
★ 可以选择远红外线数据通信端口和RS485数据通信端口,通信协议符合标准DL/T645-1997 或2007和MODBUS-RTU,也可以选择其它的通信协议。
★ 可以测量有功、无功电能,电流,电压,功率,频率等数据。
★ 自动检测负荷电流的流动方向并指示
★ 单一方向测量三相四线有功电能消耗。与负荷电流的流动方向无关。符合IEC 62053-21标准。
★ 直接U型连接,标准配置U型接线。
★ 短的保护盖,减少安装空间和便于集中安装。
★ 功能参数| FUNCTINON LIST
|
功能 |
参数 |
电能计量 |
有功电能 0.5S |
组合有功电能 Ep_imp,Ep_exp |
无功电能 |
组合无功电能、四象限无功电能 |
视在电能 |
Es_imp, Es_exp |
分时计量 |
4 费率 |
峰尖平谷 4 种费率 |
实时 测量值 |
相电压或线电压 |
V1, V2, V3;V12, V23, V31 |
电流 /N 线电流 |
11, I2, I3;ln |
有功功率 |
P1, P2, P3, Psum |
无功功率 |
Q1, Q2, Q3, Qsum |
视在功率 |
S1, S2, S3, Ssum |
功率因数 |
PF1, PF2, PF3, PF |
频率 |
F |
电能脉冲输出 |
kWh/kvarh 输出 |
|
通信 |
通信接口 |
非接触式红外 |
RS-485 |
通信协议 |
Modbus-RTU 或 DL/T 645 |
显示方式 |
LCD 显示 |
|

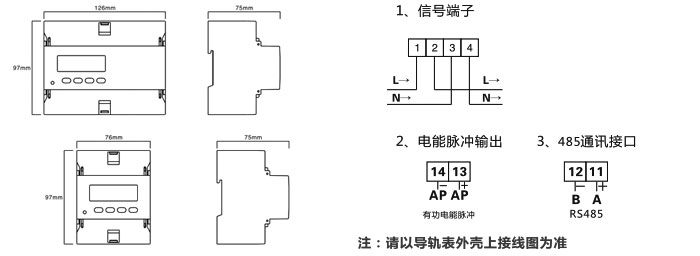

外形尺寸 |
76*97*75mm,126*97*75mm |
★ 额定电流
单相仪表:直通式:5(100)A 三相仪表:互感式: 1.5(6)A 直通式:5(100)A

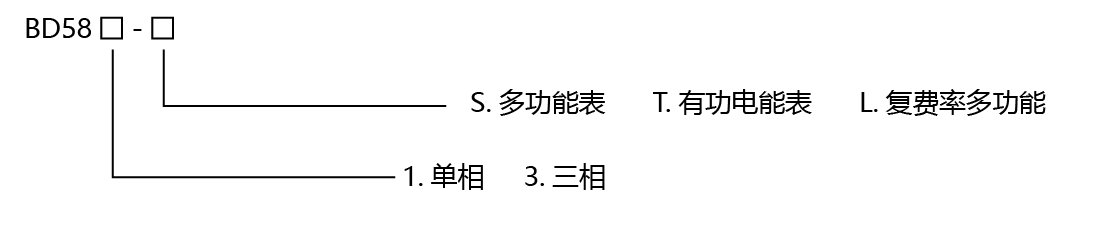

★ 快速选型 | QUICK ORDER SELECTION TABLE

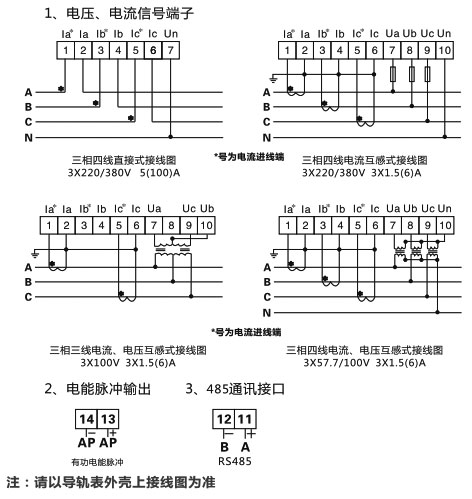

★ 接线端子图 | TERMINAL DIAGRAM
