智慧式安全用电监控探测器

      BD600智慧安全用电监控装置是一种新型的在线式电气安全防护装置，主要用于监控被保护配电回路的漏电、线路温度、箱 体温度、电流及电压等数据。
本产品内置无线通讯模组，体积尺寸设计合理，采用标准导轨安装方式，可方便的安装于配电箱内，有效监测由于电 气线路或设备故障、绝缘层老化破损、空气潮湿、电气连接松动等原因造成的线路温度超限、漏电或过载等电气安全隐 患。可广泛用于工厂、学校、医院、商场、宾馆、剧院、展厅、办公楼、商品房等各种场合。

     ★ 功能参数| FUNCTINON LIST

参数
实时测量值	相电压	V1,V2,V3（0.5 级）
	线电压	V12,V23,V31（0.5 级）
	电流	l1,I2,l3,ln（0.5 级）
	有功功率	P1,P2,P3,Psum（0.5 级）
	无功功率	Q1,Q2,Q3,Qsum（1 级）
	视在功率	S1,S2,S3,Ssum（0.5 级）
	功率因数	PF1,PF2,PF3,PF（0.5 级）
	负栽性质	L/C/R
	频率	Hz（0.5 级）
电能	有功电能	Ep_imp,Ep_exp,（0.5 级）
	无功电能	Eq_imp,Eq_exp,（1 级）
	视在电能	Es（0.5 级）
需量	电流需量	Dmd_l1 ,Dmd_l2,Dmd_l3
	功率需量	Dmd_Psum,Dmd_Qsum,Dmd_Ssum
分时计量	4 费率	峰尖平谷磷费率
	12 时段	根据不同地区设置 12 个时段
	分月计量	总、本月、上月、上上月有功 / 无功电能
最值统计	电流需量峰值	Dmd_l1_max,Dmd_l2_max,Dmd_l3_max
	功率需量峰值	Dmd_Psum_max,Dmd_Qsum_max,Dmd_Ssum_max
	电压最值	Umax.Umin
	电流最值	Imax.lmin
电力品质	电压不平衡度	U_unbl
	电流不平衡度	Lunbl
	电压谐波畸变率	THD_V1 ,THD_V2,THD_V3
	电流谐波畸变率	THD_I1,THD_I2,THDJ3
	各次谐波含有率	2~31 次电压、电流各次谐波含有率
	31 次谐波总含量	电流谐波总含員、电压谐波总含量
电源	工作电源	AC/DC85-265V
通信	RS485 接口	Modbus-RTU 通讯协议
输出	电能脉冲输出	2 路电能脉冲输出，光耦继电器
I/O 选项	扩展 I/O 模块	4DI+4DO;2DI+2DO
	扩展 AO 模块	2AO；4AO
显示方式	大屏幕高清晰液晶（LCD）显示
外形尺寸	1. 96x96x85mm （开孔尺寸：91x91 mm ）

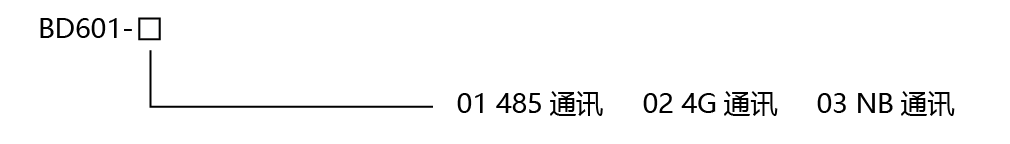

     ★ 快速选型 | QUICK ORDER SELECTION TABLE
